Монтаж металлоконструкций для склада: этапы, технология, сроки и стоимость

Монтаж металлоконструкций для склада — ключевой этап строительства, от которого зависят прочность, долговечность и безопасность будущего здания. Ошибки на этой стадии стоят дорого: перекос каркаса, ослабленные узлы или нарушение последовательности сборки приводят к деформациям и дополнительным затратам. В этой статье инженеры СИК «ОПОРА» подробно разбирают, как устроен металлокаркас склада, из каких этапов состоит монтаж, какие технологии и нормы применяются, сколько времени занимают работы и от чего зависит их стоимость.

Почему склады строят из металлоконструкций

Каркасная технология на основе металла стала отраслевым стандартом для складских и логистических объектов. Причины очевидны:

• Скорость возведения. Элементы изготавливают на заводе, а на площадке выполняют только сборку — это в разы быстрее монолита или кладки.
• Большие пролёты без колонн. Металлические фермы и балки перекрывают пролёты 18–36 м и более, что критично для свободной расстановки стеллажей и проезда техники.
• Точность и предсказуемость. Заводская готовность деталей по чертежам КМД исключает «подгонку по месту».
• Возможность реконструкции. Каркас легко нарастить или перепланировать под новые задачи бизнеса.

Подробнее о готовых решениях для таких объектов — в разделе «Склады и складские комплексы» и «Логистические центры».

Из чего состоит каркас склада

Прежде чем говорить о монтаже, важно понимать состав металлокаркаса. Типовое складское здание включает следующие элементы:

• Колонны — вертикальные несущие стойки, передающие нагрузку на фундамент.
• Стропильные фермы или ригели — несущие элементы покрытия, формирующие пролёт и уклон кровли.
• Прогоны — балки, на которые опираются панели кровли и стен.
• Связи и распорки — обеспечивают пространственную жёсткость и устойчивость каркаса к ветровым и крановым нагрузкам.
• Фахверк — вспомогательный каркас для крепления стенового ограждения.
• Ограждающие конструкции — сэндвич-панели или профлист по стенам и кровле.

Все несущие элементы СИК «ОПОРА» изготавливает на собственном производстве металлоконструкций, что гарантирует точность геометрии и контроль качества на каждом этапе.

Подготовительный этап: проект, фундамент и логистика

Качественный монтаж начинается задолго до выхода крана на площадку. Подготовка определяет до 80% итогового результата.

Проектная документация КМ и КМД

Основа монтажа — комплект чертежей. Стадия КМ (конструкции металлические) описывает расчётную схему, сечения и нагрузки. Стадия КМД (конструкции металлические деталировочные) — это рабочие чертежи каждой детали с маркировкой, отверстиями и спецификацией метизов. Монтаж без утверждённого КМД недопустим. Эту работу выполняют специалисты раздела «Проектирование».

Подготовка площадки и фундамента

До монтажа каркаса должны быть готовы фундаменты под колонны с установленными анкерными болтами. Критически важны:

• точная отметка верха фундамента и анкерных групп (геодезическая разбивка осей);
• набор бетоном проектной прочности;
• организованные подъезды, площадки складирования и зона работы крана.

Приёмка и складирование конструкций

Доставленные с завода элементы проверяют по комплектности и маркировке, осматривают на дефекты транспортировки (вмятины, повреждение покрытия) и складируют на подкладках так, чтобы исключить деформацию и контакт с грунтом. Мелкие повреждения антикоррозийного покрытия устраняют на месте.

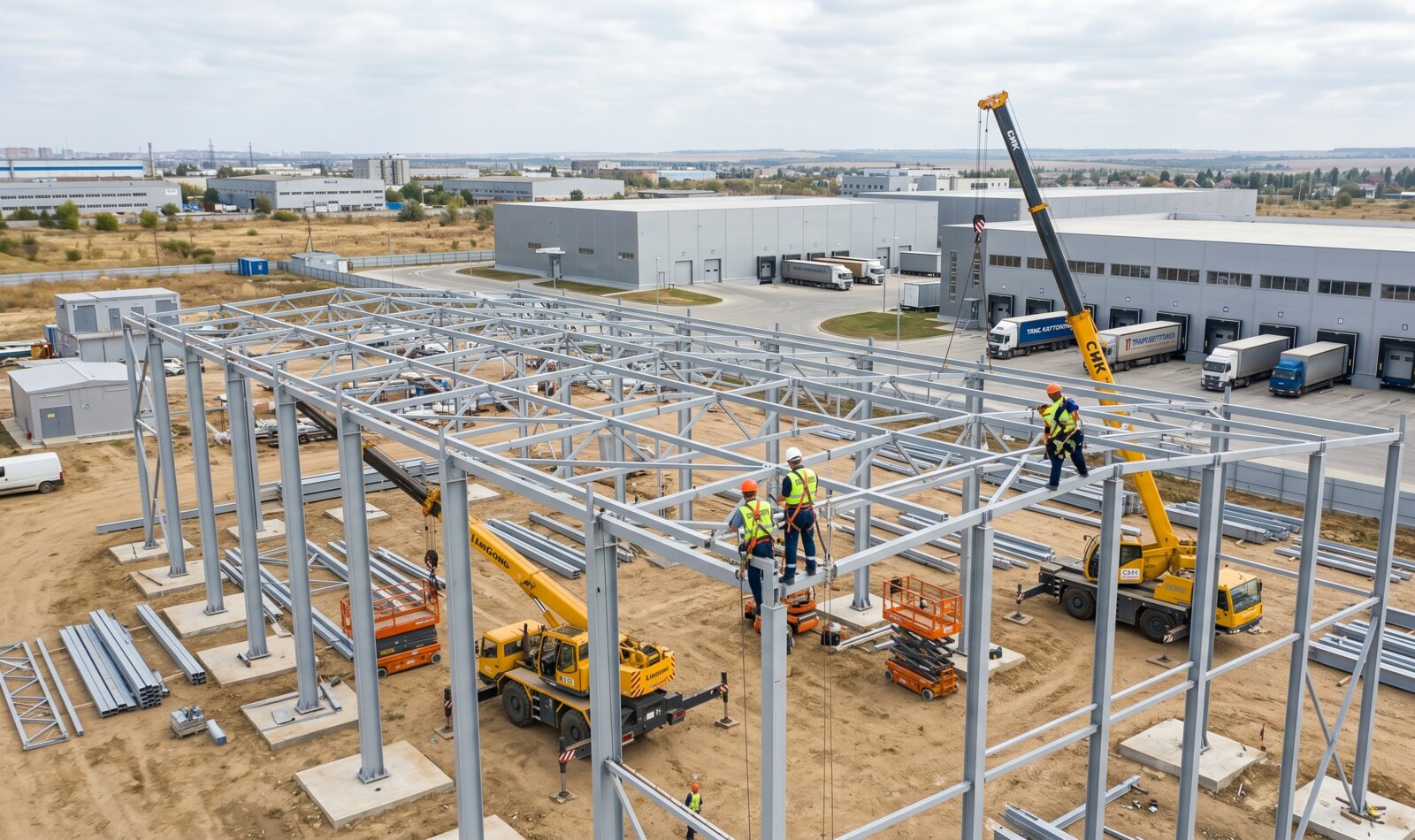

Этапы монтажа металлокаркаса склада: пошагово

Технологическая последовательность монтажа металлоконструкций для склада выглядит так:

1. Геодезическая разбивка. Выносят оси здания и проверяют положение анкерных болтов относительно проекта.
2. Установка колонн на анкерные болты. Колонны поднимают краном, заводят на анкерные болты, выверяют по вертикали (теодолитом или лазерным уровнем) и временно раскрепляют расчалками.
3. Монтаж связей по колоннам. Сразу после выверки ставят вертикальные связи — без них каркас неустойчив.
4. Монтаж ферм покрытия и ригелей. Несущие элементы покрытия часто укрупняют на земле в монтажные блоки и поднимают целиком, что ускоряет работу и повышает безопасность.
5. Монтаж прогонов и связей по покрытию. Формируется жёсткий пространственный каркас.
6. Окончательная выверка и затяжка узлов. Проверяют геометрию всего каркаса и затягивают болтовые соединения с контролем усилия.
7. Монтаж ограждающих конструкций. Устанавливают стеновые и кровельные сэндвич-панели, доборные элементы, организуют водосток.

Параллельно с закрытием контура выполняют устройство промышленных полов и прокладку инженерных систем.

Технологии соединения: болты и сварка

На монтаже применяют два основных типа соединений:

• Болтовые соединения (в том числе высокопрочные болты) — основной способ монтажной сборки. Быстры, не требуют электроэнергии на высоте, легко контролируются по моменту затяжки.
• Сварные соединения — применяют там, где это предусмотрено проектом. Требуют аттестованных сварщиков и обязательного контроля швов.

Выбор типа соединения закладывается ещё на стадии проектирования и зависит от нагрузок, узла и условий монтажа.

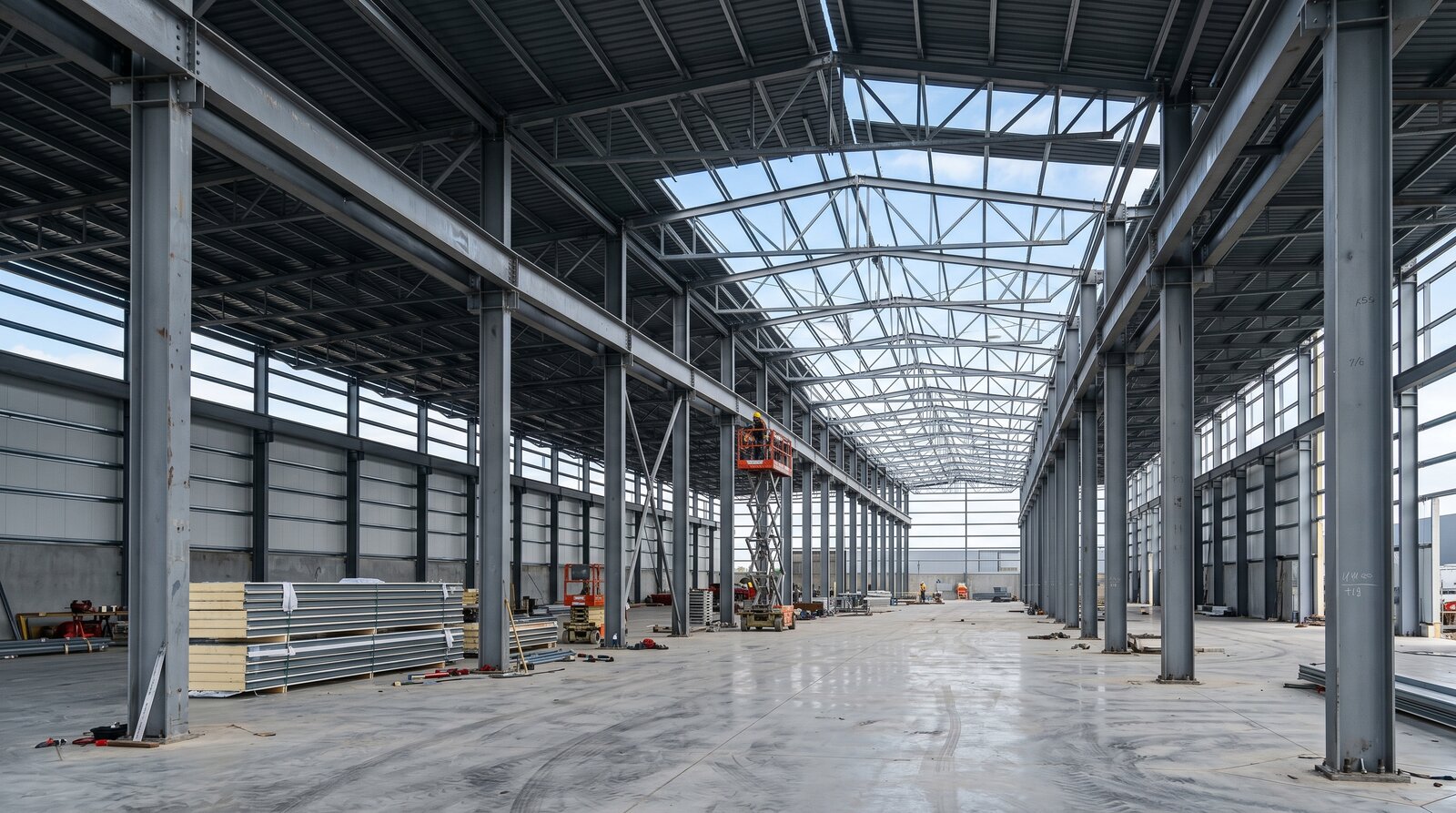

Спецтехника для монтажа склада

Состав техники подбирают по весу и высоте подъёма элементов:

• автокраны грузоподъёмностью 25–50 т и выше — для основного подъёма;
• телескопические погрузчики и манипуляторы — для разгрузки и подачи деталей;
• автовышки и подъёмники — для работы на узлах на высоте.

Нормы и контроль качества

Монтаж стальных конструкций регламентируется сводами правил и стандартами, в первую очередь СП 70.13330 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87), а также ГОСТ на изготовление и приёмку металлоконструкций. Контроль ведут по нескольким направлениям:

• геодезический контроль вертикальности колонн и геометрии каркаса;
• контроль болтовых соединений — момент затяжки высокопрочных болтов;
• контроль сварных швов — визуальный и инструментальный (при необходимости — ультразвуковая дефектоскопия);
• проверка антикоррозийного покрытия после монтажа.

Результаты фиксируются в исполнительной документации и актах скрытых работ — это часть обязательного пакета. Сопровождение по разрешительной части мы берём на себя в рамках услуги «Разрешительная документация».

Сроки монтажа склада

Ориентировочные сроки зависят от площади и тоннажа каркаса. Цифры ниже приведены для директивного монтажа надземной части при работе одной монтажной бригады (5–6 человек) в одну смену и стандартных погодных условиях:

Тип объекта	Площадь	Средний тоннаж	Срок монтажа каркаса*
Небольшой склад / ангар	до 500 м²	15–30 т	2–4 недели
Средний складской комплекс	1 000–3 000 м²	60–180 т	1,5–3 месяца
Крупный логистический центр	от 5 000 м²	от 300 т	от 4 месяцев

* Сроки указаны для монтажа надземной части каркаса и закрытия контура — без учёта устройства фундаментов, полов и инженерии, которые планируются отдельно. Увеличение числа бригад и переход на двухсменную работу сокращают срок пропорционально.

От чего зависит стоимость монтажа

Цену монтажа за 1 тонну смонтированного металла принято считать базовой единицей расчёта. Именно от неё отталкивается расценка на монтаж металлоконструкций склада. На итоговую стоимость влияют:

• масса и габариты каркаса — чем больше тоннаж и высота, тем мощнее нужна техника;
• шаг колонн и величина пролёта;
• сложность узлов и доля сварных соединений;
• условия площадки — стеснённость, удалённость, время года;
• необходимость укрупнительной сборки.

Почему цена монтажа за 1 тонну различается у похожих складов

Частый вопрос заказчика: почему у двух складов одинаковой площади цена монтажа за тонну отличается? Ответ — в типе металла:

• Лёгкие конструкции (ЛСТК, тонкостенный профиль) в пересчёте на тонну в монтаже стоят дороже: тоннаж небольшой, а собирать и «скручивать» приходится много элементов и метизов. Зато общий бюджет здания ниже.
• Тяжёлый чёрный прокат (двутавры, швеллеры) в монтаже за тонну выходит дешевле — крупные элементы, меньше операций на тонну. При этом общий бюджет здания выше из-за большей металлоёмкости.

Поэтому сравнивать подрядчиков только по «цене за тонну» некорректно — смотреть нужно на итоговую стоимость объекта под конкретный проект.

Точную смету можно дать только по проекту. Чтобы получить расчёт под ваш объект, свяжитесь с нами через раздел «Контакты» — мы подготовим предложение по полному циклу услуг.

Типичные ошибки при монтаже металлоконструкций склада

Каждая из этих ошибок снижает несущую способность здания и может привести к аварийной ситуации. Именно поэтому монтаж стоит доверять команде с опытом и собственным производством.

Монтаж склада под ключ от СИК «ОПОРА»

СИК «ОПОРА» выполняет полный цикл: от проектирования и производства металлоконструкций до монтажа каркаса, устройства ограждающих конструкций и сдачи объекта. Работа «в одних руках» исключает разрывы ответственности между подрядчиками и ускоряет стройку. Посмотреть реализованные объекты можно в разделе «Строительство», а аналитику по отрасли — в материале «Рынок складской недвижимости».

Часто задаваемые вопросы

Сколько времени занимает монтаж металлокаркаса склада?

Каркас небольшого склада площадью до 500 м² монтируют за 2–4 недели, средний комплекс на 1 000–3 000 м² — за 1,5–3 месяца. Точный срок зависит от тоннажа и условий площадки.

Можно ли монтировать каркас зимой?

Да, и это нередко выгоднее. «Сухой» способ сборки каркаса на болтах не зависит от мокрых процессов, поэтому монтаж ведут круглый год. Более того, зимой бизнес может не откладывать стройку на сезон, а зайти в работу в несезон, когда расценки на рабочую силу и аренду спецтехники нередко ниже летних. Ограничения касаются в основном бетонных работ (фундамент, полы) и сварки при низких температурах — для них применяют специальные технологии прогрева и противоморозные добавки.

Что дешевле — болтовое или сварное соединение?

На монтаже болтовые соединения обычно выгоднее: они быстрее, не требуют аттестованных сварщиков и энергоснабжения на высоте. Тип соединения определяет проект исходя из нагрузок.

Нужна ли отдельная документация на монтаж?

Да. Помимо чертежей КМД ведётся исполнительная документация: акты освидетельствования скрытых работ, журналы монтажа и контроля соединений. Это обязательная часть приёмки объекта.

Планируете строительство склада? Инженеры СИК «ОПОРА» рассчитают каркас, изготовят конструкции и смонтируют объект под ключ. Свяжитесь с нами — подготовим решение под вашу задачу.
